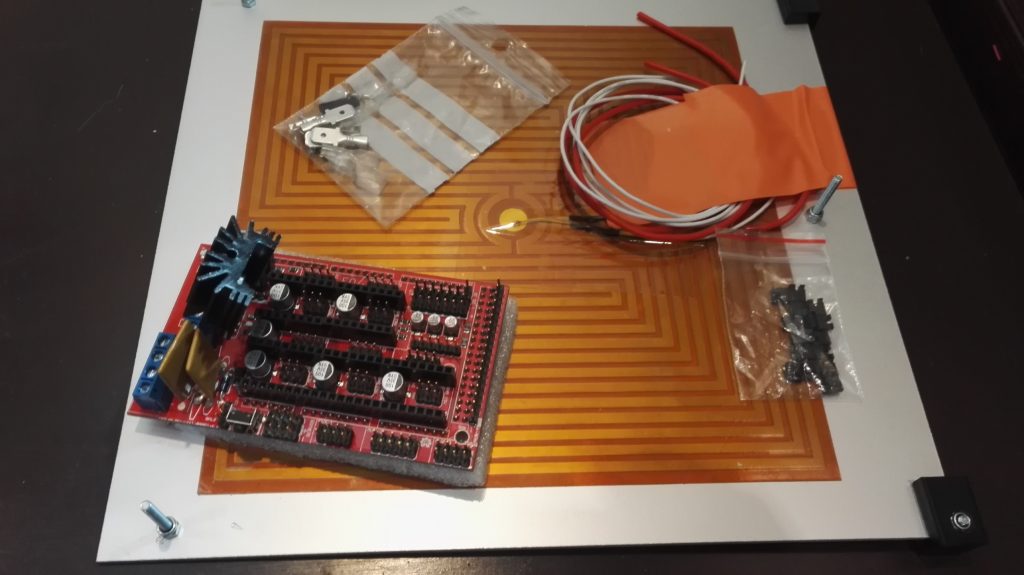

Päivitysosat: RAMPS + mosfet, jumpperit, liittimet, johdot, lämmitettävä peti, lasi.
Irrota virtajohto seinästä ja avaa kotelon pääty.

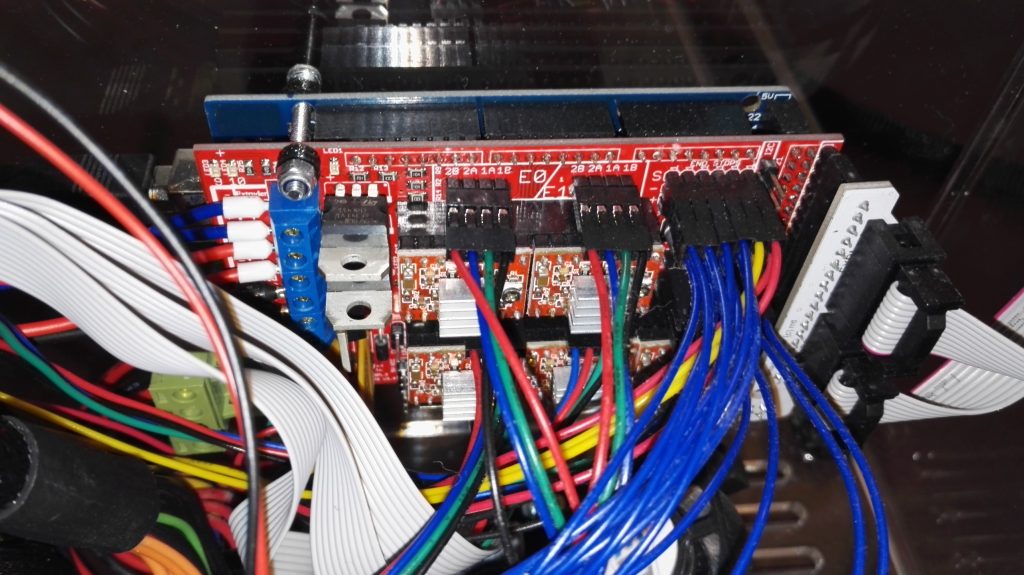

Kuvaa alkuperäiset johdotukset varmuuden vuoksi useasta suunnasta

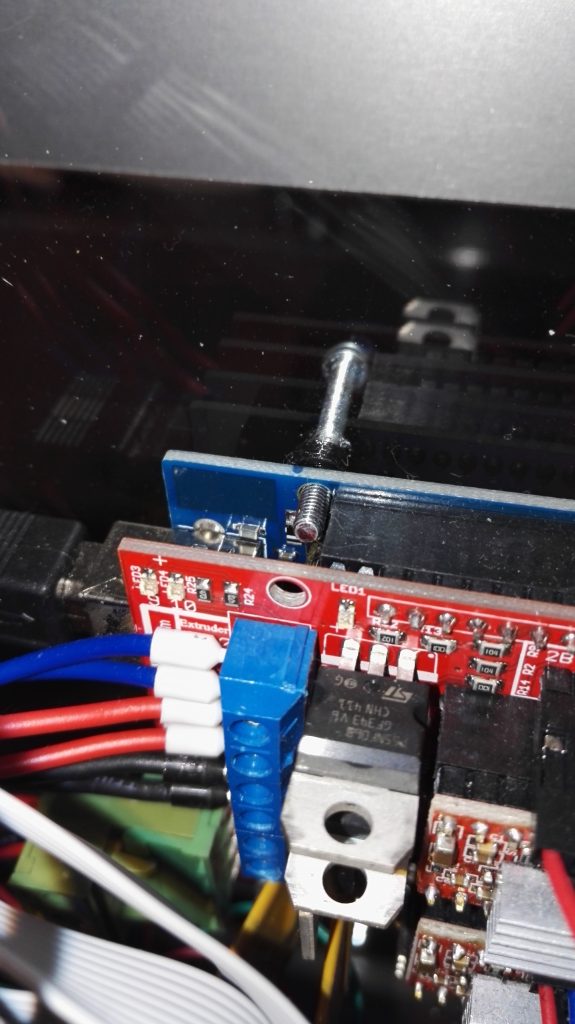

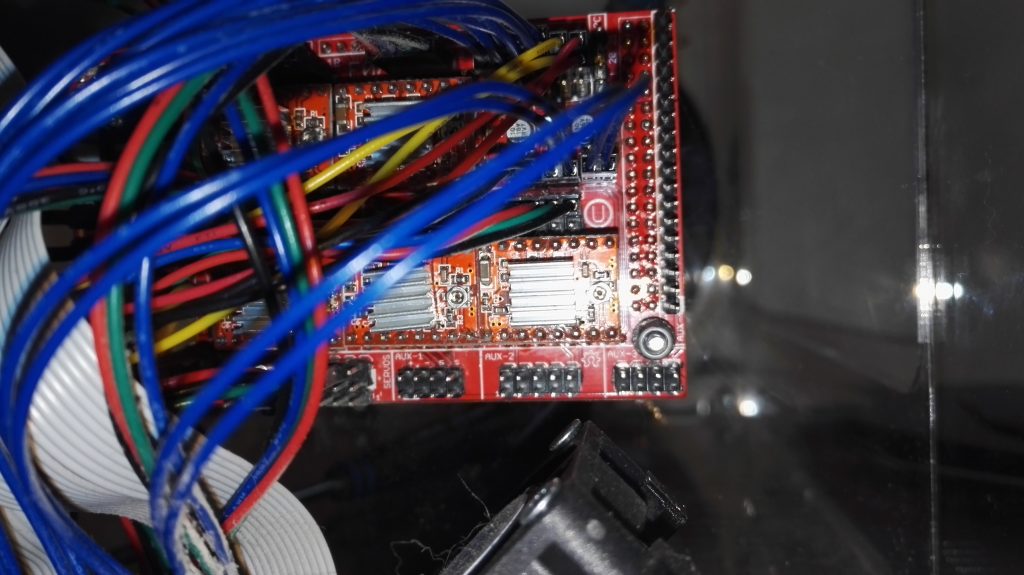

Avaa vanhan kortin ruuvit. Yksi ruuveista on näyttökaapelin alla, joten se pitää irrottaa ensin.

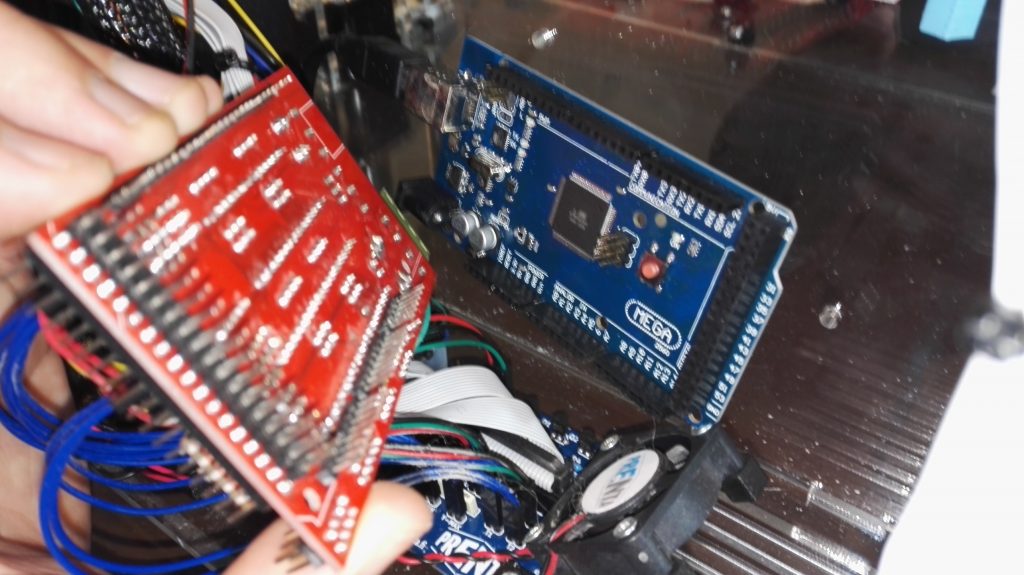

Irrota kortit toisistaan vetämällä.

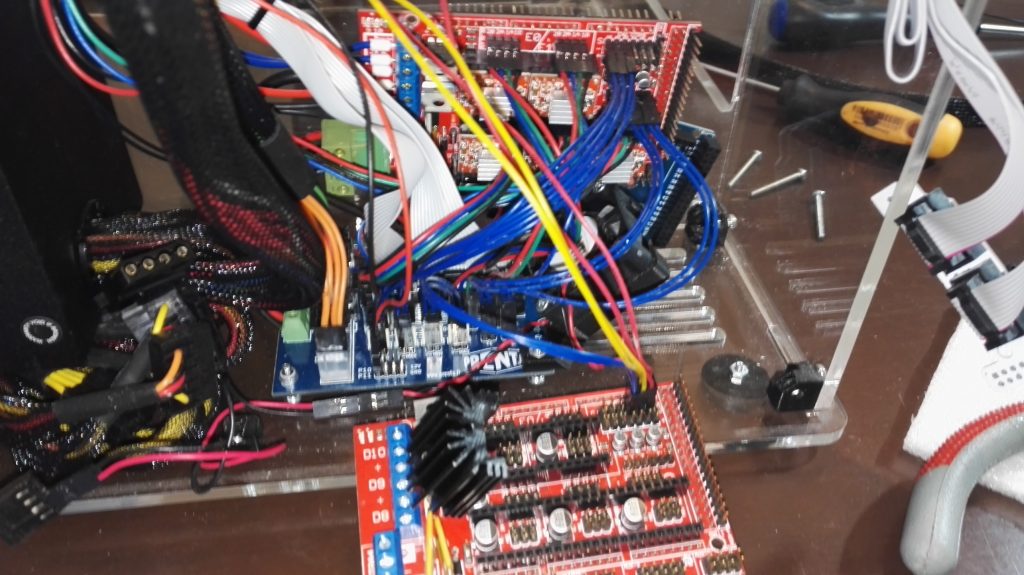

Siirrä johtoniput yksi kerrallaan uuteen kortiin

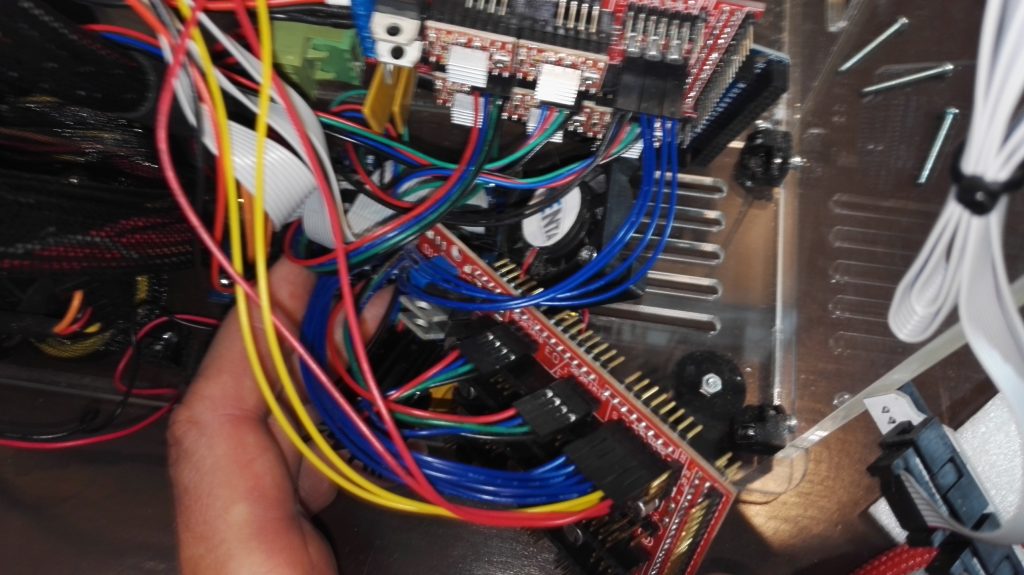

Johtojen siirtoa vanhasta uuteen

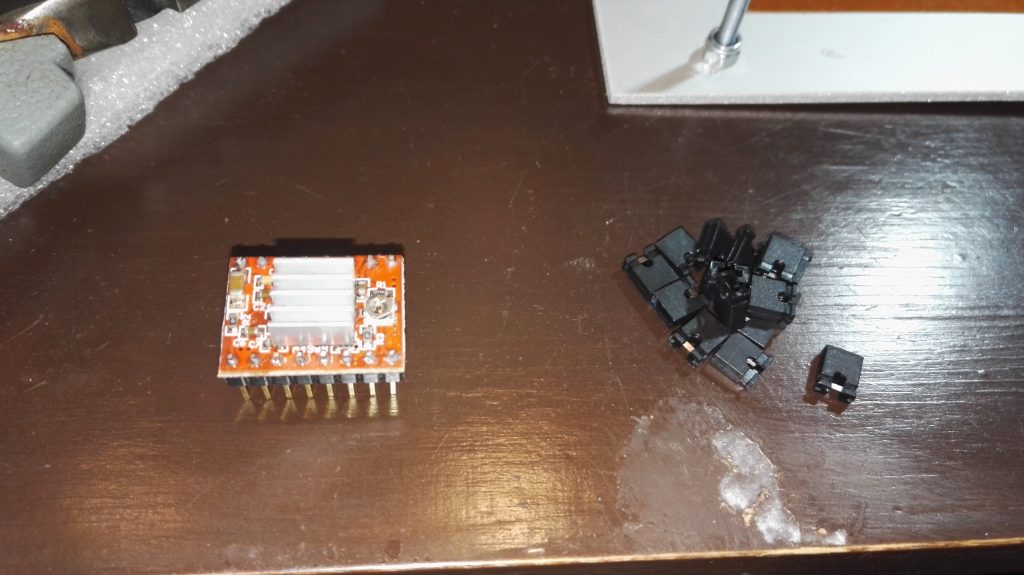

Muista asentaa jumpperit uuteen RAMPS-levyyn ennen kuin asennat steppereiden ajurit.

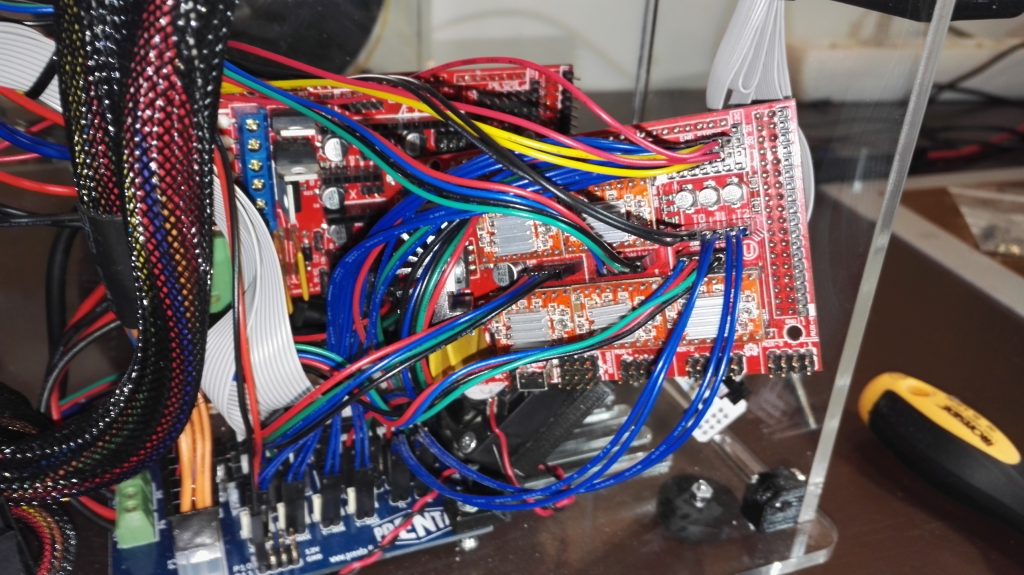

Steppereiden ajurit siirretty uuteen korttiin. Varmista, että ajurit menevät samaan asentoon ja vastaaville paikoille kuin vanhassa.

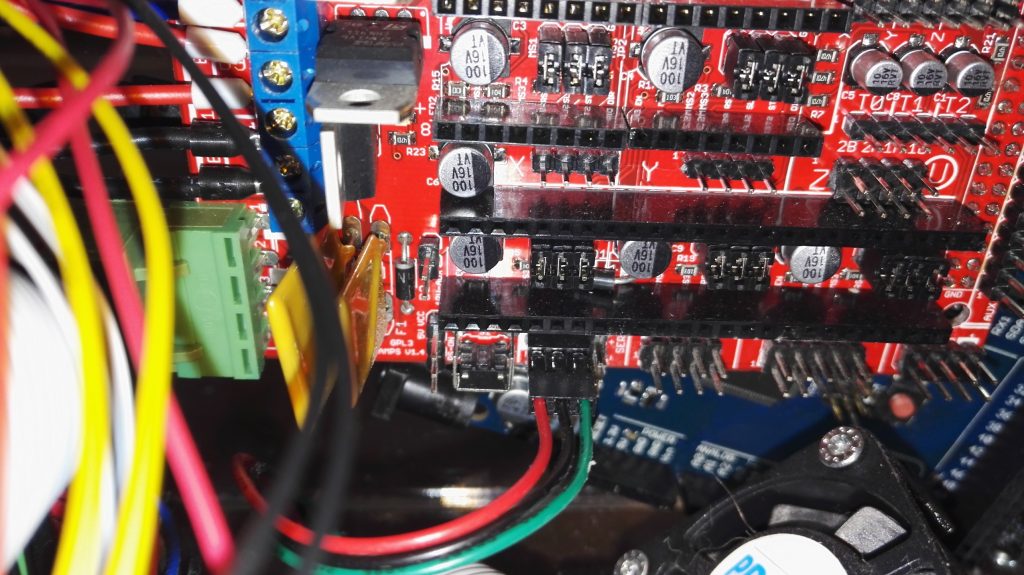

Irrota vanhalta kortilta virtapiirikortille menevä lyhyt johto toistaiseksi (PuMuVi). Se kiinnitetään myöhemmin uuteen korttiin.

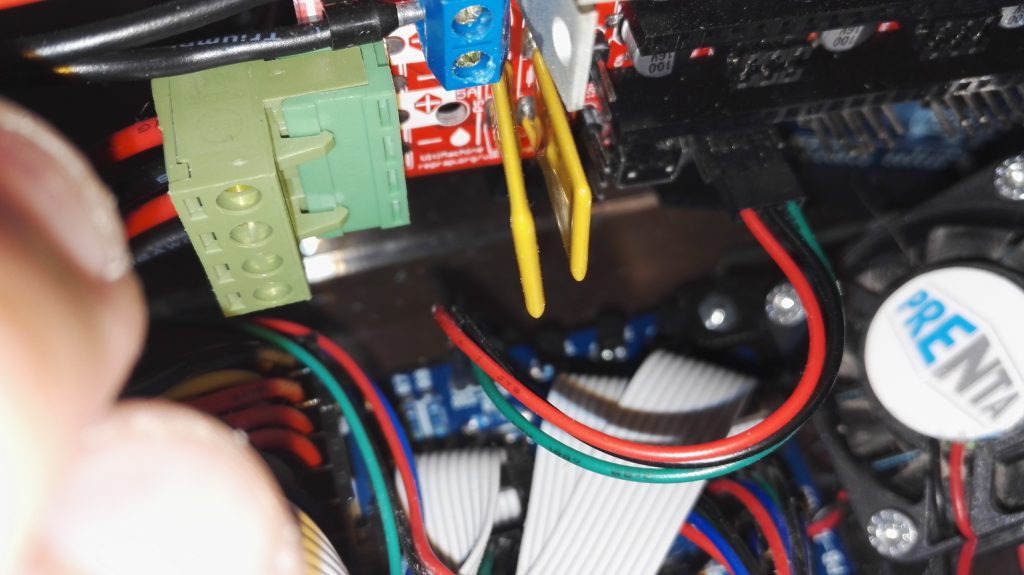

Irrota vanha virtaliitin. Älä kytke vanhoja virtajohtoja uuteen korttiin. (Liian lyhyet).
Irrota vanha kortti kokonaan.

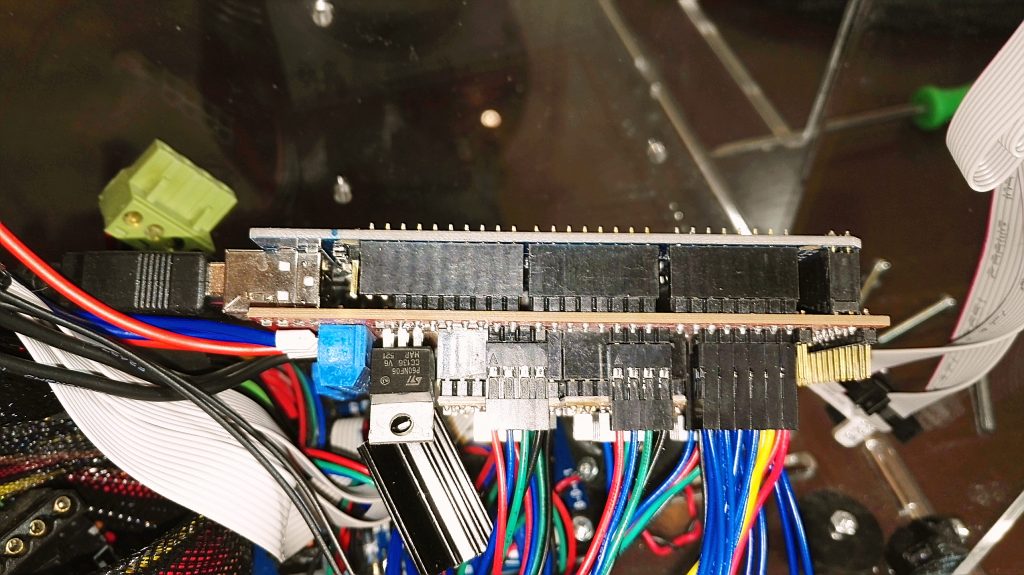

Liitä uusi RAMPS-kortti MEGA-korttiin. Tarkasta huolellisesti, että kaikki pinnit osuvat liittimiin eivätkä väänny sivuun.
Kiinnitä paketti kahdella ruuvilla ristikkäisistä kulmista. (Kolmannelle ruuville ei ole kunnolla tilaa kortin virtaliittimen vieressä).
Kiinnitä näytön kaapeli RAMPS-korttiin.

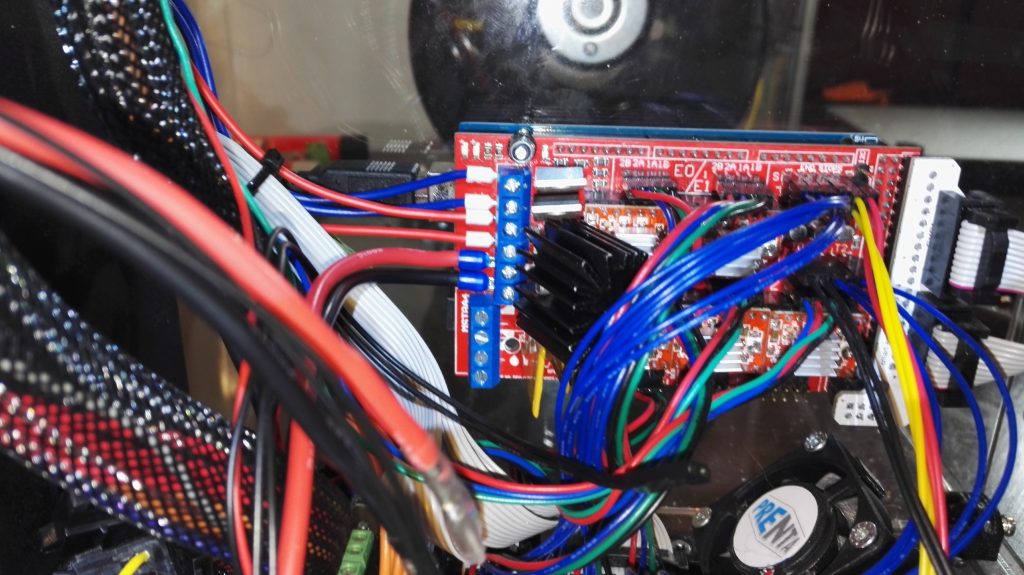

Asenna uudet paksut pedin johdot sekä muut mukana tulleet pedille menevät johdot.

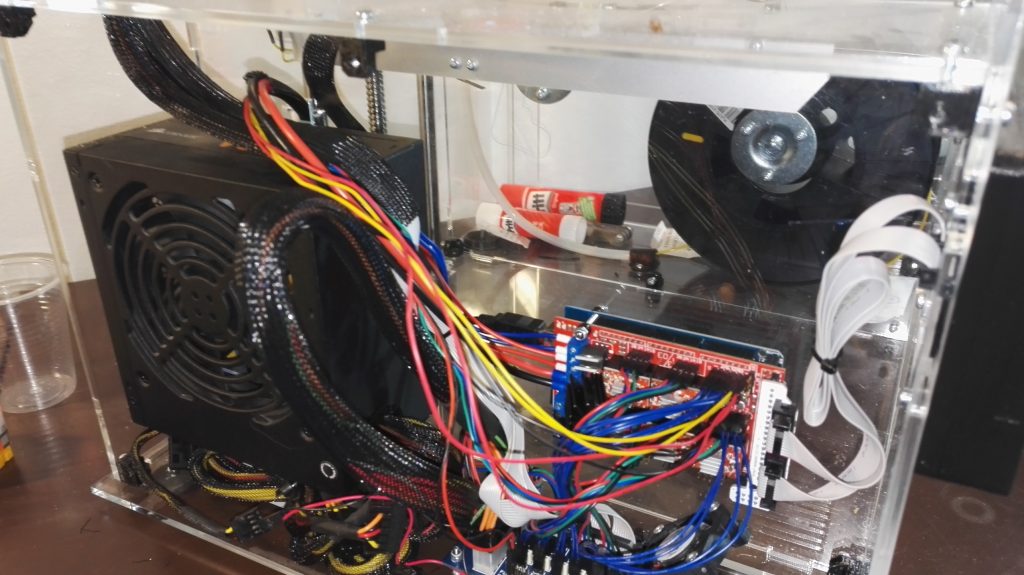

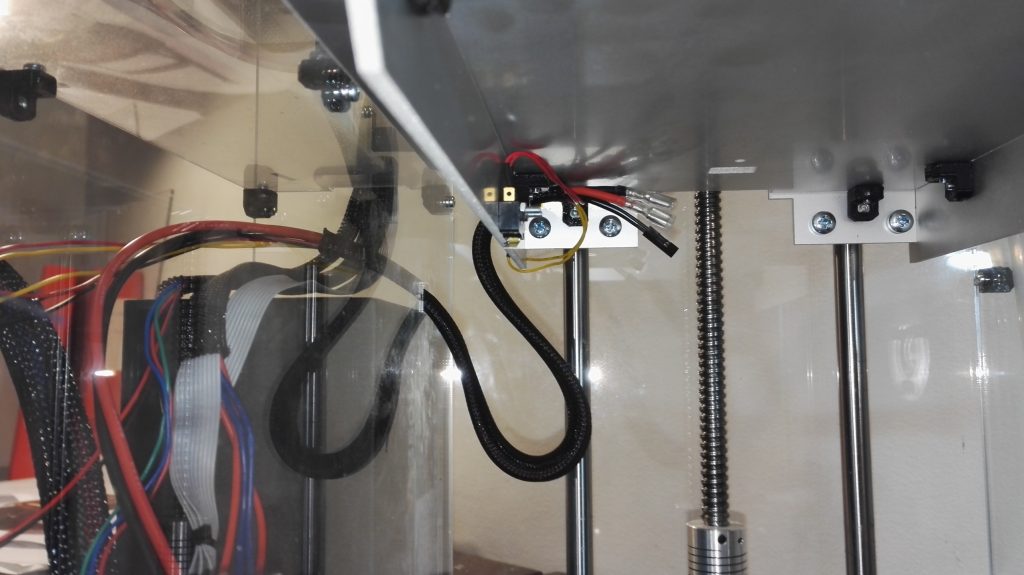

Vie kaikki pedille menevät johdot suojasukassa tulostustilaan ja varmista, että johtoa on riittävästi tulostustilan puolella pedin liikkumista varten.

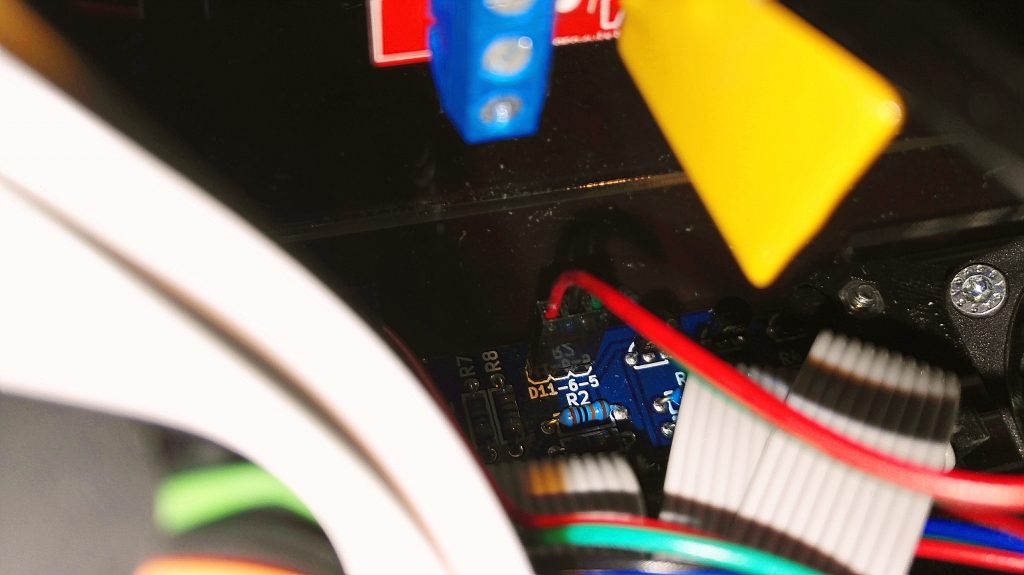

Liitä aiemmin auki jätetty virtakortin ja RAMPS-kortin välinen lyhyt kaapeli. (PuMuVi).

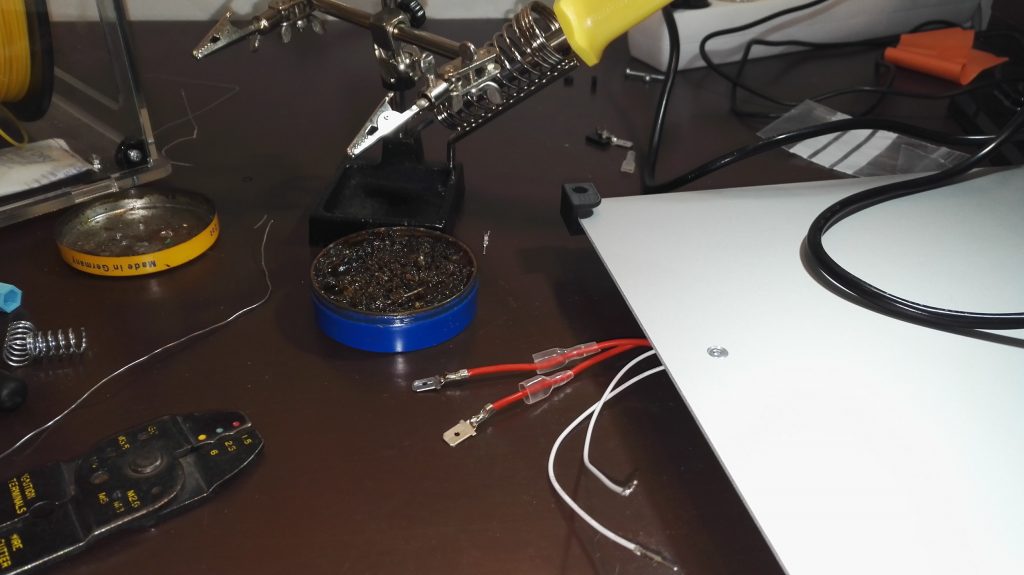

Lyhennä pedin johdot sopivan mittaisiksi ja tinaa pedin johdot liittimiin. Asenna uusi peti paikalleen ja liitä johdot. Tarkista pedin suoruus ja korkeus. Voit kiertää Z-moottoria käsin testataksesi korkeuden ja suoruuden; kun rajakytkin napsahtaa niin suuttimen ja pedin lasin välissä olevan paperin tulisi liikkua hieman tahmeasti niiden välissä. Testaa eri kohdista petiä ja säädä pedin säätöruuveilla tarpeen mukaan.

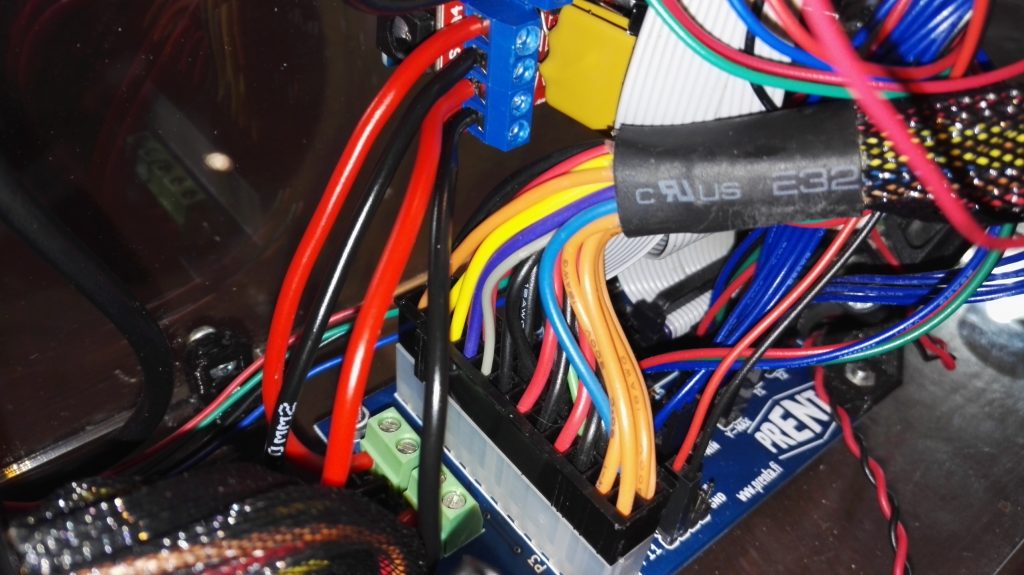

Tee uudet paksummat ja hieman pidemmät virtajohdot virtakortin ja RAMPSin välille. Tinaa johtojen päät tai käytä puristettavia johdon päitä, ettei johtojen säikeet mene kasaan asennettaessa.

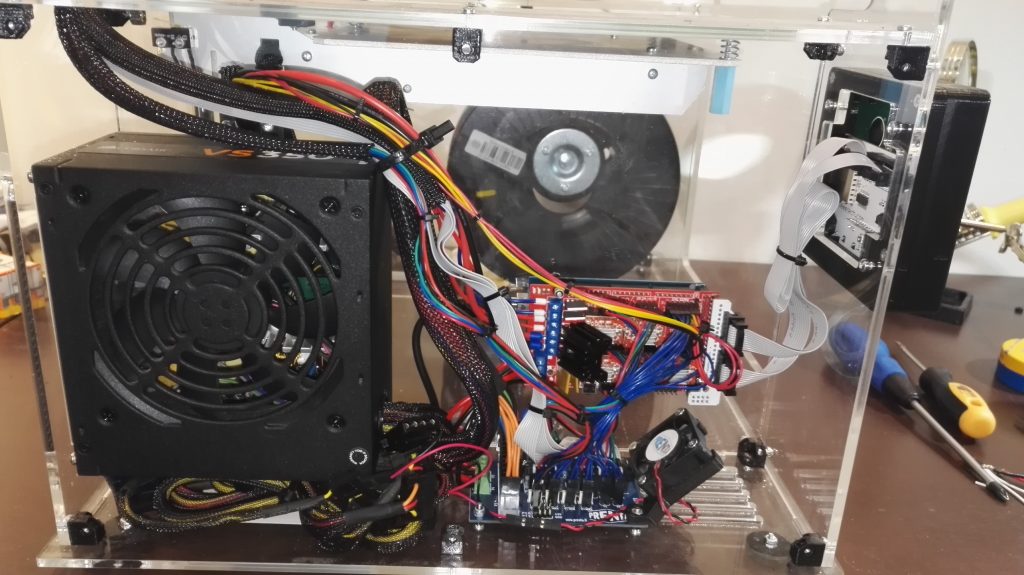

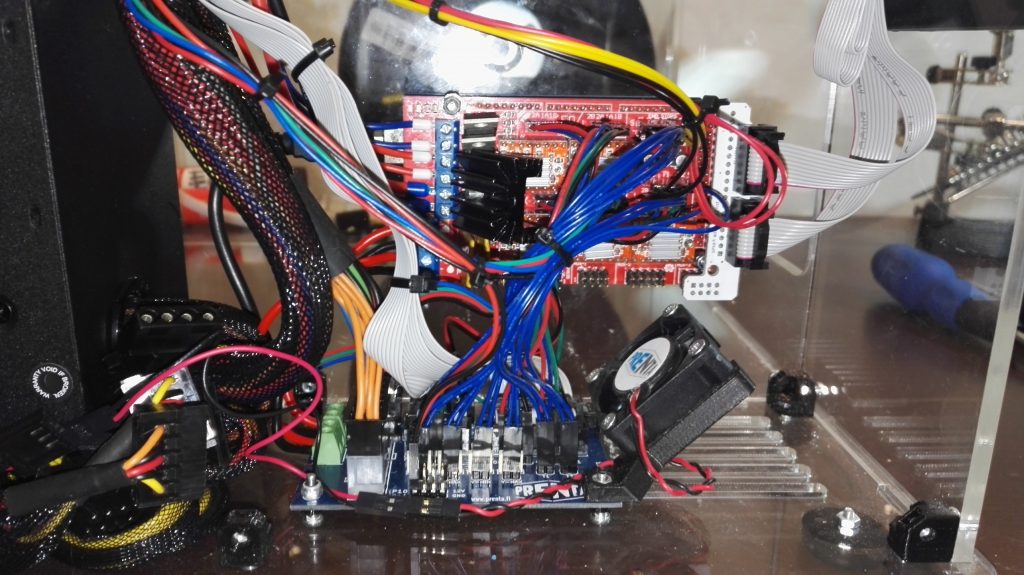

Johdotus valmis
Ruuvaa kotelon levy takaisin kiinni ja homma on valmis!
