Fret Bender eli kitaran otelaudan nauhojen esitaivutin. Rakentelin tuollaisen tulevaa sähkökitaran rakennusprojektia varten. Tuon avulla nauhat saa esitaivutettua hieman pienemmälle säteelle kuin otelaudan kaarevuussäde on. Näin nauhojen päät painuvat varmasti otelaudan uran pohjaan eivätkä jää ylös.

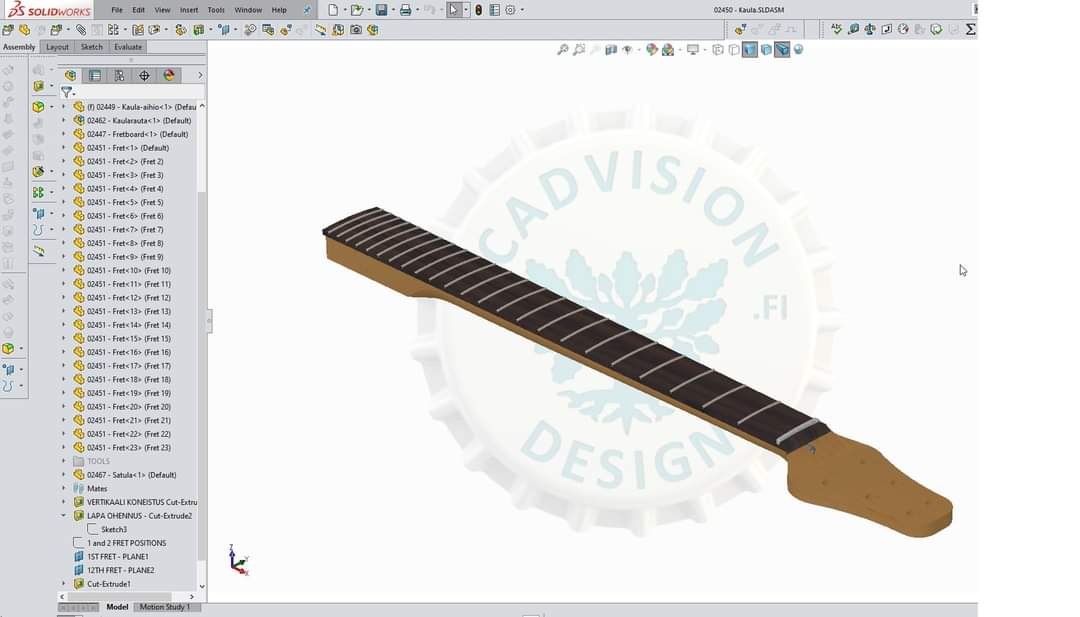

Rakensin nauhan taivuttimen tulevaa sähkökitaran rakennusprojektia varten. Otelaudan nauhat esitaivutetaan kaarelle ennen nauhojen asentamista otelaudan uriin.

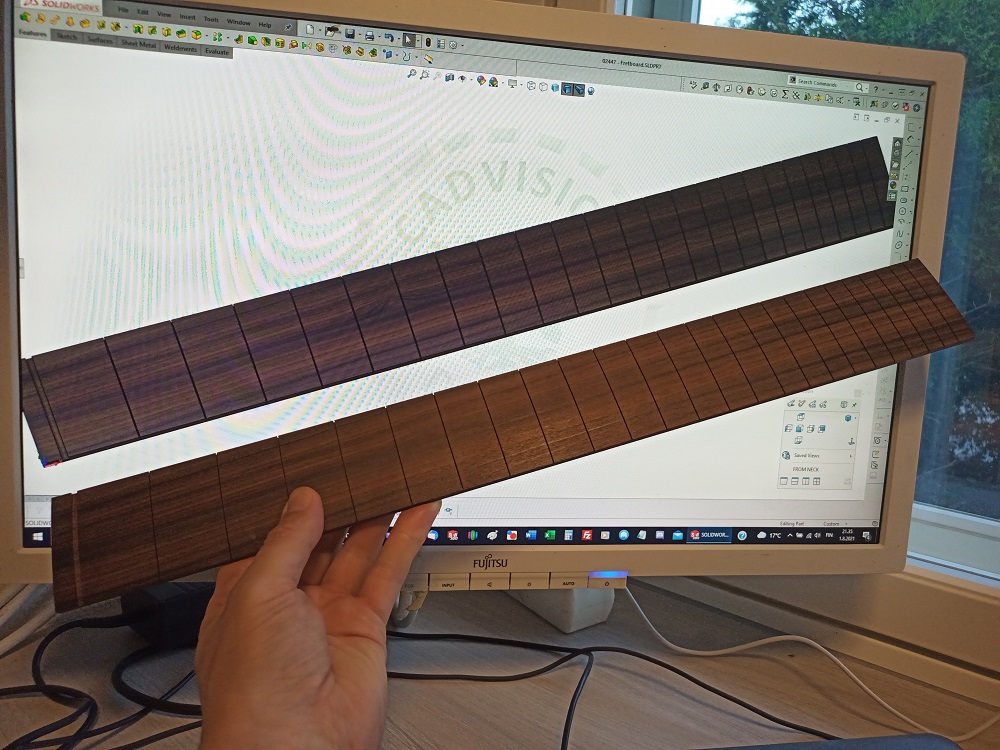

Nauhat painetaan kitaran otelaudassa oleviin uriin.
Rungon alaosa. 3D-tulostettu runko, pohjalaakerit, pystyohjaimet ja kirsitysruuvitangot.

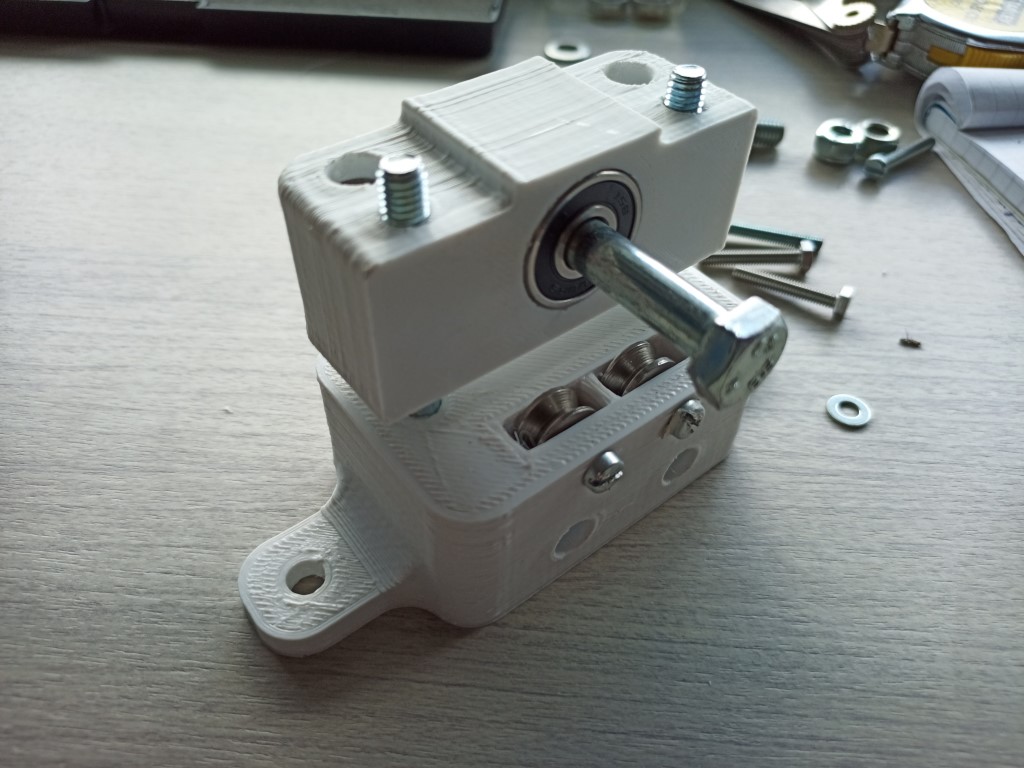

Yläosan asennusta…

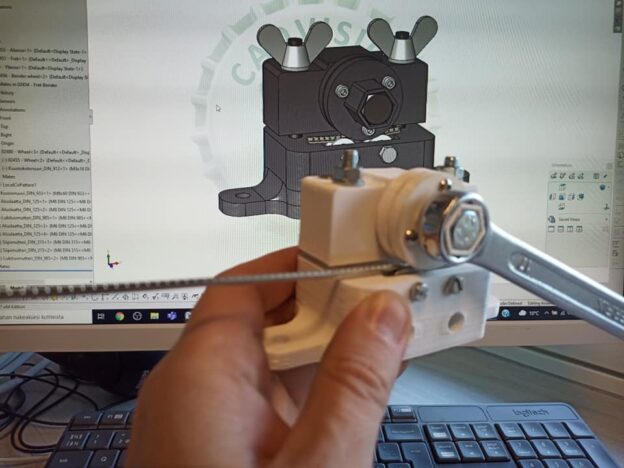

Rulla paikalleen ja testiä. Toimii kuten pitää. Avainta ei tarvita kiertämiseen. Nauha taipuu sen verran helposti, että sormin voi kiertää. (RST-nauhoille ei vielä testattu).
3D-malli kokoonpanosta

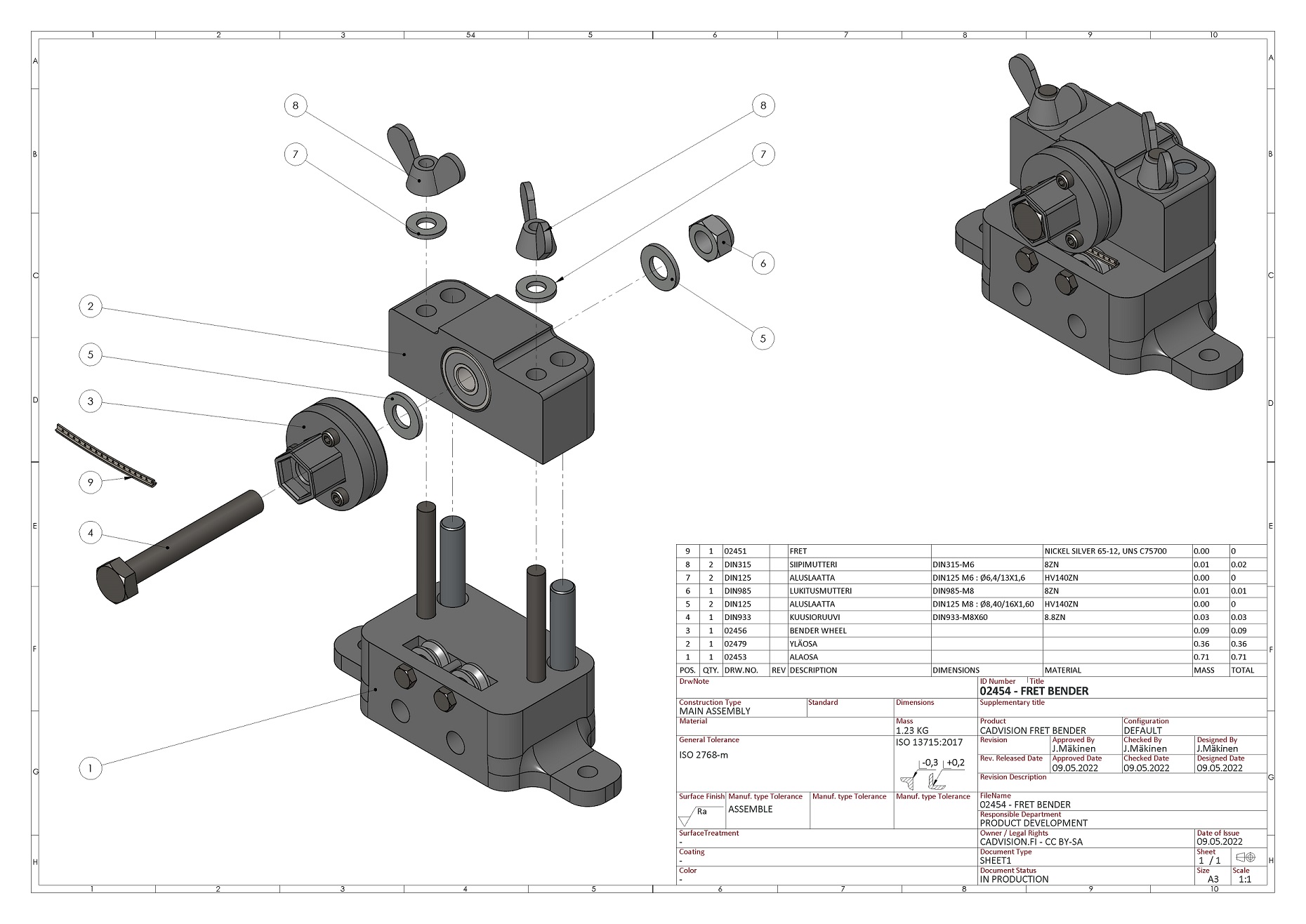

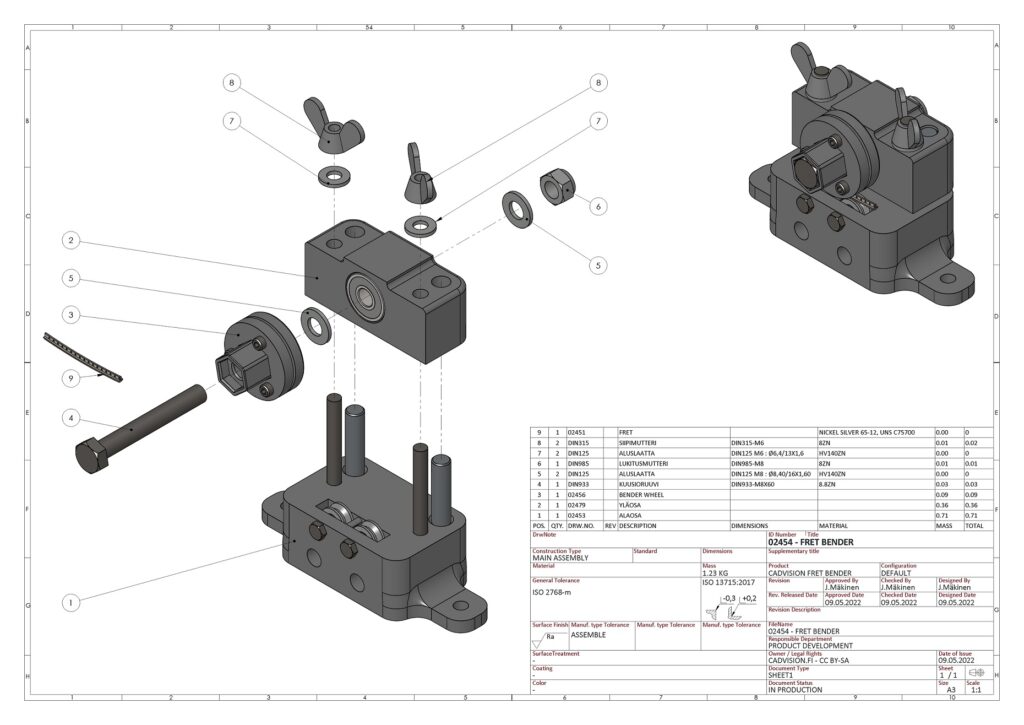

Pääkokoonpanon piirustus
